JMAC-1500CNC-4N螺旋切粒刀研磨机
local_offer
JMAC-1500CNC-4N螺旋切粒刀研磨机
采用三菱M80控制器，搭配自主开发的简易操控接口，操作设定更简便。
高速内藏式砂轮主轴减震降躁音。

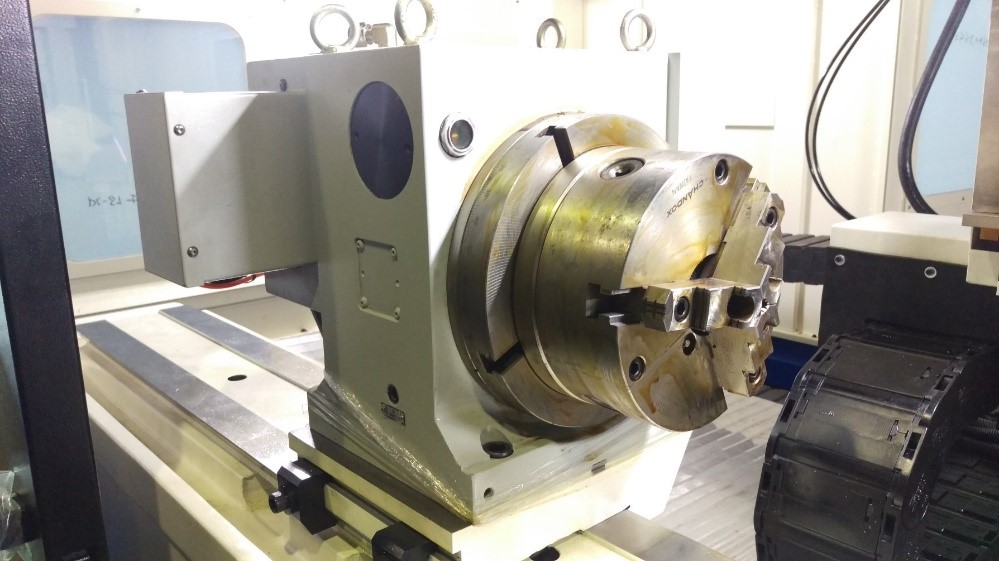

采用手动三爪夹头(SK-8)搭配伺服马达
(亦可搭配顶心装置MT-5)
最大荷重约350KG
采用油压系统控制
搭配脚踏开关装置控制
顶针MT-5
采用RENISHAW(RP3) 万向探针搭配油压回转缸
红宝石测头(A-5003-0233 Ø4mm)
20HP/10000rpm 砂轮马达
(内藏式主轴)附主轴冷却装置
藉由伺服控制X轴上滑板，达到转动角度功能，角度区间正负7度

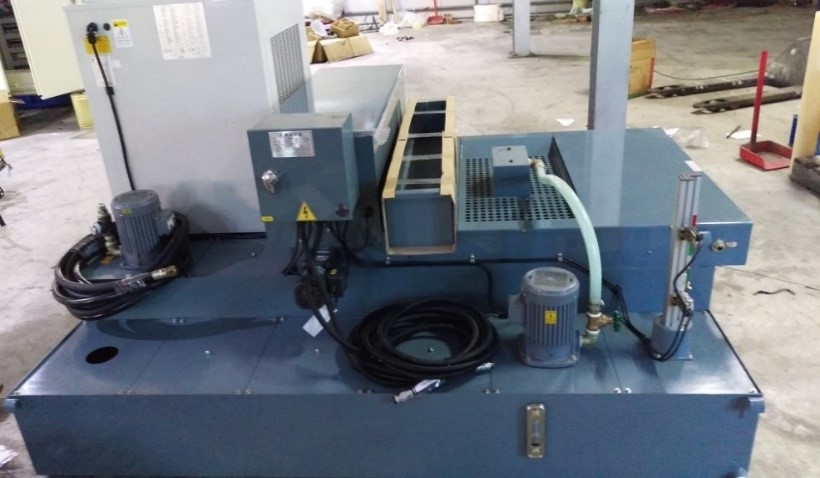

纸带过滤加冷冻机，净水区700L，污水区270L
可选配磁滤装置
| 容量 |
頂針間距離 |
M.M. |
1500 |
| 床面最大旋徑 |
M.M. |
400 |
| 油壓箱容量 |
L |
200 |
| 冷卻水箱容量 |
L |
100 |
| 螺旋角研磨長度 |
M.M. |
1200 |
| 螺旋角度 |
° |
±5 |
| 工作台 |
橫行速度 |
M.M./MIN |
40~2000 |
| 手輪每轉行程 |
M.M./REV |
0.1,1,10 |
| 旋轉角度 (順時針) |
° |
4 |
| 旋轉角度 (逆時針) |
° |
8 |
| 主軸座及尾座 |
工作主軸頂針錐度 |
M.T. |
NO.5 |
| 尾座頂針錐度 |
M.T. |
NO.5 |
| 工作主軸轉速 |
R.P.M. |
26~160 |
| 磨輪頭及進給 |
磨輪主軸轉速 |
R.P.M. |
2860 |
| 磨輪外徑尺寸 |
M.M. |
Φ200X Φ50.8mm |
| 每一微分刻度 |
M.M. |
0.001,0.01,0.1 |
| 手輪每轉進給量 |
M.M./REV |
0.1,1,10 |
| 磨輪頭旋轉角度 |
° |
±30 |
| 垂直每轉進給量 |
M.M./REV |
0.1,1,10 |
| 垂直軸轉輪每一微分刻度 |
M.M. |
0.001,0.01,0.1 |
| 馬達 |
磨輪用馬達 |
H.P. |
5.5 |
| 油壓幫浦用馬達 |
H.P. |
5 |
| 砂輪軸潤滑用馬達 |
H.P. |
1/8 |
| 冷卻水幫浦用馬達 |
H.P. |
1/4 |
| 床台自動潤滑馬達 |
C.M. |
1/8 |
| |
裝箱尺寸 |
C.M. |
580x200x185 |
| |
淨重 |
KGS |
6200 |
